Arduino-Bastelei: Weihnachtsbaumbeleuchtung per WLAN steuern

Ich habe wieder ein bisschen mit Elektronik gebastelt. Allerdings war das aktuelle „Projekt“ nicht wirklich echt, es ging nicht um das Produkt, sondern nur um ein bisschen Spaß. Für die aktuelle Themenreihe der CityChurch sollten ein paar Videos gedreht werden, und die Videoleute fragten mich an, ob ich ich dafür nicht irgend eine Elektronik-Bastelei machen könnte.

Die Idee war dann, die Weihnachtsbaumbeleuchtung per WLAN vom Handy aus zu steuern. Einfach so zum Spaß. Ich hatte mir gerade das Wemos D1 mini etwas genauer angesehen und sagte zu. Sollte kein zu großes Problem sein, damit per WLAN ein Relais zu steuern, welches die Beleuchtung dann schaltet. Das Problem war dann aber, dass ich aufgrund der letzten Bastelei kein Relais mehr hatte und pfuschen improvisieren musste: Statt des Relais habe ich ein Servo verwendet, mit dem eine Art motorisierter Schalter gebaut wurde. Also auch eine Art Relais, nur nicht mit Magnetspule, sondern mit Servomotor. Dem Elektriker meines Vertrauens sei gesagt, dass die Konstruktion längst wieder zerlegt wurde und nie für den produktiven Einsatz gedacht war. Der Vollständigkeit halber: Don’t try this at home!

Hier also das Video. Schnitt und so ist nicht von mir, nur die Bastelei und ein bisschen Schauspielerei (nicht gerade meine Kernkompetenz).

Fazit: Das Wemos D1 mini kann ich nur empfehlen. Im Wesentlichen Arduino-kompatibel, man kann es mit der Arduino-IDE programmieren (eine simple Anleitung zur Installation des Boards findet man hier), WLAN ist an Bord, außerdem ein einfach zu bedienender Webserver. Die erste Demo (Steuerung einer LED per WLAN) war mit guter Anleitung in unter 15 Minuten auf dem Schreibtisch lauffähig und die Abwandlung zur Servo-Steuerung ein Klacks. Außerdem ist ein Klon des Boards mit 6,50€ wirklich erschwinglich.

Vom Prozedere her läuft das ganze so: Code schreiben, compilieren und auf’s Board schieben, aus dem seriellen Monitor der Arduino-IDE die IP des Boards holen, mit dem Browser die IP aufrufen und darüber das Board steuern. Wenn man das ganze (wie im Video gezeigt) etwas eleganter per Smartphone machen will empfiehlt sich eine App wie z.B. HTTP Request Widget, die für Android Widgets erstellen kann, die dann HTTP-Requests absetzen und somit die Steuerung ohne den „Umweg“ über den Browser übernehmen.

Der Vollständigkeit halber hier noch mein Code für das Projekt:


//http://www.esp8266learning.com/wemos-webserver-example.php

#include <ESP8266WiFi.h>
#include <ESP8266mDNS.h>
#include <WiFiUdp.h>
#include <Servo.h>

const char* ssid = "deine WLAN-SSID";
const char* password = "dein WLAN-Passwort";

int servoPin = D4;
Servo Servo1;

WiFiServer server(80);







void setup() {
  Serial.begin(115200);
  delay(10);

  Servo1.attach(servoPin);
  Servo1.write(0);

  // Connect to WiFi network
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected!");

  // Start the server
  server.begin();
  Serial.println("Server started");

  // Print the IP address
  Serial.print("Use this URL : ");
  Serial.print("http://");
  Serial.print(WiFi.localIP());
  Serial.println("/");

}


void loop() {

  // Check if a client has connected
  WiFiClient client = server.available();
  if (!client) {
    return;
  }

  // Wait until the client sends some data
  Serial.println("new client");
  while(!client.available()){
    delay(1);
  }

  // Read the first line of the request
  String request = client.readStringUntil('\r');
  Serial.println(request);
  client.flush();

  // Match the request

  int value = LOW;
  if (request.indexOf("/servo=on") != -1) {
    //digitalWrite(servoPin, HIGH);
    Servo1.write(90);
    value = HIGH;
  }
  if (request.indexOf("/servo=off") != -1){
    //digitalWrite(servoPin, LOW);
    Servo1.write(0);
    value = LOW;
  }



  // Return the response
  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html");
  client.println(""); //  do not forget this one
  client.println("<!DOCTYPE HTML>");
  client.println("<html>");

  client.print("Servo position is now: ");

  if(value == HIGH) {
    client.print("ON");
  } else {
    client.print("OFF");
  }
  client.println("

");
  if(value == HIGH) {
    client.println("Click <a href=\"/servo=off\">to turn the servo in OFF position</a>
");
  } else {
    client.println("Click <a href=\"/servo=on\">to turn the servo in ON position</a>
");
  }


  client.println("</html>");

  delay(1);
  Serial.println("Client disconnected");
  Serial.println("");

}


Arduino-Bastelei: Backup-Festplatte einschalten (lassen)

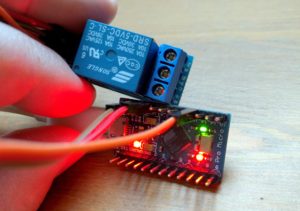

Arduino Pro Micro mit Relais

Nach meiner ersten und für den Anfang etwas aufwendigen Arduino-Bastelei war neulich Bedarf für ein zweites, diesmal sehr überschaubares Projekt: Das Einschalten einer USB-Backupfestplatte genau dann, wenn sie auch gebraucht wird.

Der Hintergrund ist der: Bei einem Rechner wird mit dem sehr empfehlenswerten Tool HardlinkBackup beim Herunterfahren des Rechners ein „inkrementelles“ Backup erstellt, und zwar mittels Hardlinks. Kurz gesagt macht man ein Vollbackup mit dem Platzbedarf eines inkrementellen Backups. Das aber nur am Rande, wäre ein Thema für sich. Das Backup wird jedenfalls automatisch gestartet, sobald Windows heruntergefahren wird. An dieser Stelle sollte die USB-Festplatte, auf die gesichert wird, dann auch verfügbar sein und nicht manuell eingeschaltet werden müssen. Dauerhaft laufen soll sie natürlich auch nicht, wenn der Rechner läuft. Das ist erstens nicht gut für die Lebensdauer der Platte, und zweitens nicht gerade sicher im Hinblick auf diverse Schadsoftware etc. Eine Möglichkeit wäre es, die Platte per Software erst einzubinden, wenn sie gebraucht wird, ich wollte sie aber hardwareseitig wirklich komplett ausgeschaltet haben.

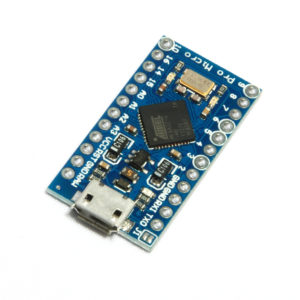

Arduino Pro Micro

Und hier kommt wieder der kleine und günstige Arduino Pro Micro ins Spiel. Der kann – wie so ziemlich jeder andere Arduino auch – nämlich erstens per USB serielle Kommandos empfangen und verarbeiten, und zweitens dadurch getriggert dann z.B. über ein Relais die Stromversorgung der USB-Platte anschalten. Die Kosten für den Arduino plus das Relais liegen zusammen bei ca. 10€.

Und genau so wurde das auch umgesetzt. Mittels eines kleinen Tools namens SerialSend schickt der Rechner eine Kommando an die entsprechende USB-Schnittstelle, an der der Arduino hängt:


SerialSend.exe /baudrate 9600 /devnum 18 SwitchRelayON

Auf dem Arduino läuft dann folgender Sketch, der dieses Kommando empfängt und dann das an ihm an Pin 15 angeschlossene Relais schaltet:


// Define Relay Pin:
#define PinRelay 15

// Define string for relay status:
String SerialRead     = "SwitchRelayOFF";
String SerialReadOld  = "SwitchRelayOFF";

void setup() {

  // Define Pin mode:
  pinMode(PinRelay, OUTPUT);

  // Switch the relay OFF:
  digitalWrite(PinRelay, HIGH);

  // Turn serial monitor on:
  Serial.begin(9600);

}

void loop() {

  // Read data from serial port:
  if(Serial.available()>0) {
    SerialRead = Serial.readString();
  }

  // Only send command if status changed:
  if (SerialRead != SerialReadOld) {
    // Switch Relay:
    if (SerialRead == "SwitchRelayON") {
      digitalWrite(PinRelay, LOW);
      Serial.println("relay switched ON");
    } else if (SerialRead == "SwitchRelayOFF") {
      digitalWrite(PinRelay, HIGH);
      Serial.println("relay switched OFF");
    }
  }

  SerialReadOld = SerialRead;

//  delay(1000);

}


Das SerialSend-Kommando wurde dann noch in das .bat-Skript integriert, welches sowieso schon beim Herunterfahren des Rechners das Backup angefahren hat:


@echo off


REM Platte über Arduino starten:
"C:\Users\Blablabla\Documents\backup-Sachen\SerialSend.exe" /baudrate 9600 /devnum 18 SwitchRelayON
timeout /T 20 > nul


REM Abbruch, falls Festplatte nicht erreichbar
if not exist "B:\" goto NoUSB:

REM Möglichkeit bieten, um Backup noch manuell abzubrechen:
Choice /T 15 /D J /M "Das Backup wird in 15 Sekunden automatisch gestartet. 'N' bricht ab... "
If Errorlevel 2 goto Abbruch:
If Errorlevel 1 goto StarteBackup:

REM Starte Backup
:StarteBackup
echo.
echo Starte das Backup, bitte warten...
cd "C:\Users\Blablabla\Documents\backup-Sachen\"
REM call "USB-Backup.hbd"
"C:\Program Files\Lupinho.Net\HardlinkBackup\HardlinkBackup.exe" -execute USB-Backup.hbd
echo Backup fertig!
Goto eof:

REM Ausgabe und Abbruch, falls Festplatte nicht erreichbar
:NoUSB
echo .
echo USB-Festplatte nicht gefunden!
Goto eof:

REM Abbruch
:Abbruch
echo .
echo Dann eben nicht...
Goto eof:

REM Sprungmarke, um Batch-Datei von jeder Stelle aus zu beenden:
:eof

Fast vergessen: Durch das Relais muss natürlich noch die Stromversorgung der USB-Platte laufen. Am besten hinter dem Netzteil einfach das Kabel aufgetrennt und eine der beiden Kabel durchgetrennt und durhc das Relais schleifen. In diesem Fall habe ich parallel noch einen ganz normalen Kippschalter gehängt, damit man die Platte auch ohne den Arduino per Hand einschalten kann, wenn man das mal möchte.

Das war’s dann auch schon. Fährt man jetzt den Rechner herunter hört man das kurze Klacken des Ralais, dann das Anlaufen der USB-Platte, anschließend startet das Backup und schließlich freut sich der Benutzer.

Arduino-Bastelei: Pedal zum Bass-Üben

Eines vorneweg: Auch wenn ich gern an allem möglichen herumbastle, bei Elektronik hört bei mir der Spaß schnell auf. Ich tausche schon mal defekte Kondensatoren in Netzteilen oder mache aus zwei defekten Kaffeemaschinen eine funktionierende, aber da müssen die defekten Stellen schon durch Rauch oder Feuer auf sich aufmerksam machen. Das große Verständnis von Elektronik fehlt mir. Etwas neidisch beobachtete ich bisher die Bastlerszene, die mit diversen günstigen Bauelementen allen möglichen Kram zusammenzaubert. Und immer wieder hörte ich, dass das alles mittlerweile gar nicht mehr schwer sei. Jeder könne das. Dabei viel immer wieder das Stichwort Arduino.

Im Sommer dachte ich, es wird auch für mich Zeit, mich da mal ein bisschen einzuarbeiten. Also habe ich einen bunten Strauß an Arduinoboards, Sensoren und Aktoren bestellt und zu basteln angefangen: Einfach mal ganz simpel einen Schalter an ein Arduinoboard und damit ein Schrittmotor steuern. Oder mit einem Näherungssensor ein Servo. Oder einfach nur eine LED blinken lassen (ein Unterfangen, an dem ich mit einer analogen Schaltung schnell scheitern würde). Mein Fazit ist: Wer googlen kann, der kann auch Arduino.

Bei diesen Spielereien habe ich irgendwann gelesen, dass diverse Arduinoboards, die ja einfach über die USB-Schnittstelle programmiert werden können, am Rechner auch gleichzeitig als Human Interface Device agieren können, sich also wie eine Maus oder eine Tastatur verhalten. Es ist also relativ leicht, sie als externes Eingabegerät für den Rechner zu verwenden. Dazu sind auch keine speziellen Treiber am Rechner nötig. Board an den USB-Anschluss und fertig.

Die Idee

Damit war die Idee geboren: Beim Bass-Üben stört es mich immer wieder, das Instrument aus der Hand legen zu müssen, um in Spotify nochmal zum Songanfang zu springen, in Youtube-Tutorials vor- oder zurückzuspulen, eine Webseite mit Chords weiterzuscrollen oder einfach nur die Lautstärke des PCs anzupassen. Ich übe in der Regel mit Kopfhörer an einem kleinen Mischpult, an dem auch der Rechner hängt, der mich mit Musik und Tutorials versorgt. Was es braucht ist eine Möglichkeit, diverse Funktionen des Rechners mit den Füßen zu steuern. Sollte mit einem kleinen Arduino machbar sein. Weiterlesen

Digitale Sonnenuhr

„Digitale Sonnenuhr“, das klingt widersprüchlich. „Digital“ meint hier allerdings auch nicht, dass die Uhr digital betrieben wird, es ist eine normale, analoge Sonnenuhr. Aber sie zeigt die Zeit digital an:


Abgefahrene Sache. Und erst einmal ziemlich rätselhaft, wie man das Ding eigentlich konzipieren kann. Das erklärt aber der Macher Mojoptix in einem etwas längeren Video:

Bauen kann man das Teil „einfach“ mit einem guten 3D-Drucker, die Baupläne findet man im Netz. Wer keinen 3D-Drucker bei der Hand hat kann das Teil auch kaufen. Einen anderen Weg, so ein Teil zu bauen, sieht der Macher übrigens nicht, seiner Meinung nach ist das nur mit einem 3D-Druck machbar.



Es läuft nicht rund

Seit 1990 baut der Niederländer Theo Jansen seine Strandbeest-Ungetüme. Gebilde aus Plastikrohren, denen der Wind Leben einhaucht. Jansen nennt sie „Lebewesen“, was an der Definition von „Leben“ zwar grob vorbeigeht, aber die Illusion ist schon nicht schlecht. Dieses Video hier gibt einen ganz guten Überblick über seine Kreaturen:

Jetzt hat Jansen es aber übertrieben. Er hat seine – zugegebenermaßen faszinierenden – Laufapparaturen mit einem Fahrrad gekreuzt. Zusammen mit dem kalifornischen Bastler-Kollektiv Carv wurde der vierfüßigen Laufmechanismus für das Fahrrad kreiert und eingebaut. Gefahren wird es trotzdem wie ein normales Fahrrad:

Richtig rund läuft es noch nicht.

Murmeltier!

Jedes Wochenende sollte mit einem guten Videoclip eingeläutet werden. Ich hatte einen in der Pipeline und wollte ihn jetzt bloggen, aber dann kam mir doch tatsächlich Heidi Moggadodde zuvor. Egal, denn sie schrieb:

Ich. Muss. Es. Immer. Wieder. Anschauen.

(Moggadodde)

Es geht um Musik, unglaublich faszinierend hergestellte Musik. Mit einer tierischen Murmelmaschine. Manchmal sind Sachen zwar faszinierend gemacht, das eigentliche Ergebnis ist dann trotzdem so lala. Geht mir immer wieder bei virtuosen Musikclips so. Handwerklich unglaublich gut, aber wenn man die Augen zu macht klingt es nach nicht mehr viel. Hier ist das anders. Ich hatte das Video schon in Dauerschleife laufen, weil es eben einfach auch gut klingt. Und weil man es immer wieder anschauen und anhören muss schadet es auch nicht, wenn ich es hier auch noch mal verlinke. Film ab!

Fast vergessen: Der Typ in dem Film ist der schwedische Musiker Martin Molin. Wer mehr über die Maschine erfahren will sollte sich auf Martins Molins Youtube-Kanal umsehen, da gibt es viele Videos zum Bau und zur Funktionsweise des Murmeltiers.

Schönes Wochenende!

Korrrrekte Aussprache, mit Beispielsatz

Dieser Luksan Wunder (@WTFabrik) ist hilfsbereit, und er hat Humor. Auf seinem Youtube-Kanal lehrt er uns die korrrrekte Aussprache von schwierigen Wörtern. Mit Beispielsatz:

Die richtige Aussprache von schwierigen deutschen Wörtern und Fremdwörtern – mit Beispielsatz.

einfach und zuverlässig Deutsch lernen.

Uns bleibt nur Dankbarkeit.


Weiterlesen

CSS-Puns

Wenn du weißt, was CSS ist, dann hast du vermutlich schon einmal etwas mit der Gestaltung von Webseiten zu tun gehabt. Denn CSS ist der Teil einer Webseite, der die reinen Informationen für den Betrachter (hoffentlich hübsch) aufbereitet. CSS definiert Abstände, Farben, Übergänge, Textstile, Rahmen usw.

Aber auch Spaß kann man mit CSS haben, seit einiger Zeit geistern sog. CSS-Puns durchs Netz. Kurze Codeschnipsel im CSS-Stil, die vielleicht in CSS gar keinen richtigen Sinn machen würden, aber etwas gut auf den Punkt bringen. Einfaches Beispiel:

#titanic {
float: none;
}

Oder etwas aus meinem Urlaub:

#tower-of-pisa {
font-style: italic;
}

Und ein Beispiel aus aktuellem Anlass:

#europe .country {
border: none;
}

Die in meinen Augen schönste Sammlung von CSS-Puns ist diese hier von Saijo George. Durchklicken!

Musik³

Musik, Musik, Musihiiiik!

1) Das verwirrendste und aufwendigste zuerst. Wenn man sich auf dem Kanal eines gewissen Rob Scallon umsieht findet man so einige Schmankerl. Seine neuste Produktion ging jetzt durch die Decke. Kein Wunder: Im Rahmen seiner „May-tellica“-Action (in jeder Mai-Woche ein neues Metallica-Cover) hat der Gute „Enter Sandmann“ einfach mal rückwärts eingespielt und eingesungen. Krank. Zunächst die Rückwärts-Version, in der das Lied dann so klingen soll wie vorwärts:

Weiterlesen

Roboter für Dominosteine

Lange Zeit hat uns (also meinen Jungs und mir) eine gute Idee gefehlt für eine erste größere Eigenentwicklung mit  unserem LEGO MIndstorms EV3. Denn eine gute Idee muss her, sonst bleibt das Projekt spätestens auf halber Strecke stecken. Da der Jüngere sehr gerne mit Dominosteinen spielt (während ich Dominosteine vor allem gerne esse, aber das ist ein anderes Thema) und wir immer mal wieder Maschinen gesehen haben, die Dominosteine aufstellen, wollten wir das mal angehen: Einen Roboter zum Aufstellen von Dominosteinen. Gut, hierzu gibt es auch schon einige inoffizielle LEGO Mindstorms-Modelle, neu an unserem ist aber, dass er mit einem Abstandssensor selbständig feststellt, wann das Steine-Reservoir leer ist und neue Steine nachgelegt werden müssen.

Die Entwicklung des Modells hat sich inkl. der Programmierung über einige Wochen hingezogen. Es musste ständig sowohl an der Hard- als auch an der Software nachgebessert werden, bis das Teil einigermaßen zuverlässig funktioniert hat. Als problematisch stellen sich vor allem unsere recht kleinen und leichten Dominosteine heraus. Mit ordentlichen Holzsteinen dürfte das alles deutlich stabiler hinzubekommen sein.

Hier ein kleiner Einblick ins fertige Modell:

Nachdem das Modell fertig war haben wir es im LEGO Digital Designer nachgebaut. Das ist eine Software, mit der man seine Lego-Modelle nach ein bisschen Einarbeitungszeit relativ flott modellieren und somit auch konservieren kann. Unser Modell kannst du hier herunterladen und im LEGO Digital Designer importieren. Damit sollte ein Nachbau ziemlich einfach möglich sein. Die Software erstellt aus dem digitalen Modell auf Wunsch auch (mehr schlecht als recht) eine schrittweise Bauanleitung, die wir hier mal als PDF zur Verfügung stellen. Zu guter Letzt haben wir das Modell auch noch auf in die LEGO Digital Designer Gallery hochgeladen.

Was dann zum Nachbau natürlich noch fehlt ist die Software. Das Programm muss sicherlich für andere Dominosteine hier und da anders justiert werden. Unseres sieht folgendermaßen aus:

Domino Bricks - Software



Herunterladen kannst du das Programm hier.
